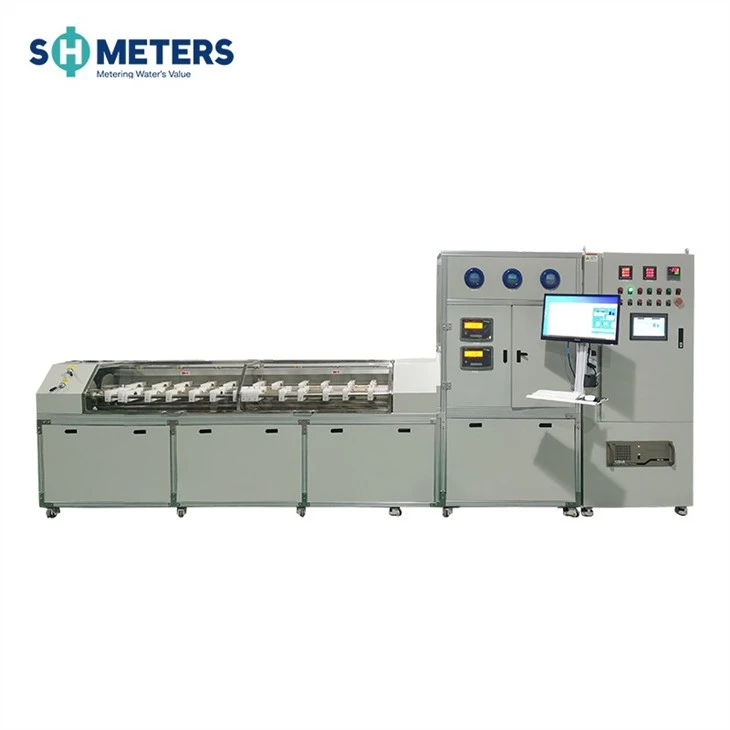

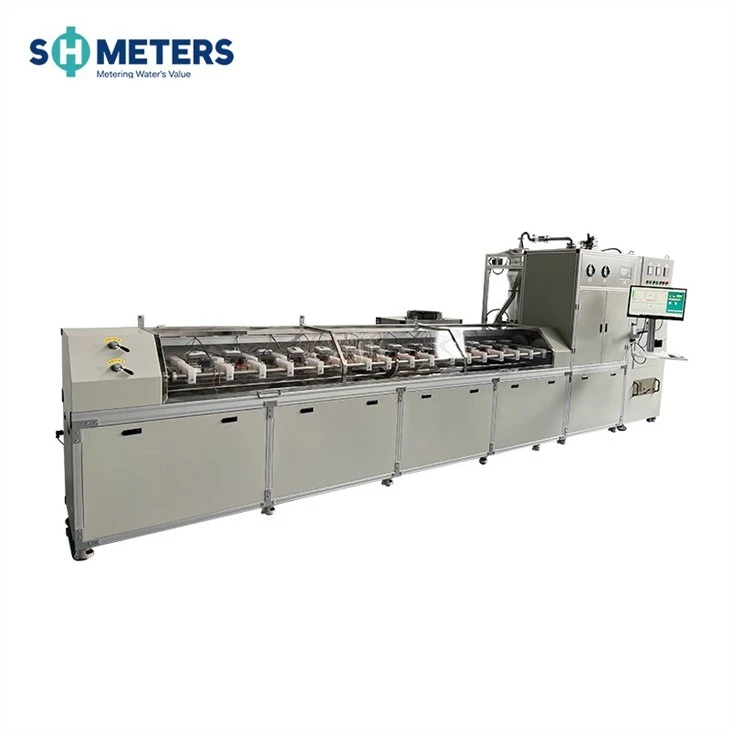

Compteur d'eau à ultrasons automatiques pour compteur d'eau à ultrasons

Les bancs d'essai du compteur d'eau offrent les avantages du contrôle de la stabilité, de la disposition des tubes, de la précision garantie et d'une interface facile à utiliser, et S . h . ont une équipe d'experts qui nous permet de personnaliser la configuration à nos besoins de clients avec nos partenaires mondiaux avec nos partenaires mondiaux par le biais de services de coopération à long terme et de Timey -

Envoyez demande

Compteur d'eau à ultrasons automatiques pour compteur d'eau à ultrasons
automatic water meter test bench 2

Informations de base

1. Plage de flux de périphériques: (20-8000) l / h;

2. Incertitude du dispositif: inférieur ou égal à 0,2% (k =2)

3. Plage de pression: 0- 1.6 MPA;

4. Température ambiante: 15-25 degré;

5. Humidité relative: (45% -75%);

6. Pression atmosphérique: (86-106) KPA;

7. tension d'alimentation: 400V ± 5%, 50Hz;

8. Pression d'air: (3.5-6) Bar;

9. Méthode de collecte: reconnaissance d'image;

10. Équipement Power: Pompe à eau 11KW, piston 3KW, chauffage 12kw;

11. Nombre de compteurs d'inspection: compteurs à ultrasons (DN15: 10 DN20: 8 PCS DN25: 6 PCS);

12. Taille de l'équipement: longueur, largeur et hauteur (5800 mm * 1500 mm * 2500 mm)

Tableau de sélection de con ﬁ guration de l'appareil

Modèle: sha 25- p -1

La norme principale: piston + échelle électronique

Plage de flux (m³ / h): 0.002-8

Pompe à eau: Grundfos

Pression de travail maximale (bar): 16

Longueur de la table à inspecter: DN15 (165 mm), DN20 (195 mm), DN25 (225 mm), d'autres longueurs peuvent être personnalisées)

Spéci ﬁ cations de piston: volume 22L, résolution 0,036 ml, pression PN16, Panasonic Servo Drive

Échelle électronique: Mettler Toledo, 120 kg . 6000 e

Récipient de pesée: 120L

Éclairage électromagnétique: Yokogawa Axg, 1+ DN 2.5+1 * DN25

Commutateur: DN25

Capteur de température: PT100, Classe de précision A installée à la fois à l'entrée et à la sortie

Capteur de pression: précision 0,5% installée à la fois à l'entrée et à la sortie

Méthode de test: méthode de démarrage d'arrêt / méthode du commutateur

L'interface du signal est standard: Pulse / MBUS / RS485 / Capteur d'acquisition d'image / laser

Équipement Power: 380V, 50Hz, 3 phase 5Wire Power, 10 kW (puissance de pointe)

Autre puissance: eau pure / 6BAR PRESSION

1water meter test bench picture

Détails des exigences techniques pour le compteur d'eau à ultrasons automatique

[Plage de certification] Mettes d'eau froide courants avec un calibre de 15-50 mm .

[Méthode de vérification] Détection automatique par ordinateur (y compris l'apport en eau automatique, l'arrêt d'eau, la détection et le traitement automatique des données)

[Précision automatique de lecture du compteur d'eau] Moins de 1/3 de la valeur de division minimale du compteur d'eau

[Précision du périphérique] La précision complète est meilleure que 0 . 2%.

[Traitement des données] Il peut enregistrer toutes les données de test et peut imprimer des "enregistrements de test", des certificats de test, "avis de disqualification", "rapports de test" et ainsi de suite .

Caractéristiques: Utilisation de la technologie de reconnaissance automatique de l'ordinateur et de la caméra, il peut réaliser des résultats automatique de l'apport en eau, de l'arrêt d'eau, de la détection et du traitement automatique des données pour divers compteurs d'eau de type vitesse et compteurs d'eau volumétriques 15-50 mm; Améliorez considérablement l'efficacité de vérification et réduisez l'intensité du travail des vérificateurs
