Description du produit

product-1580-670

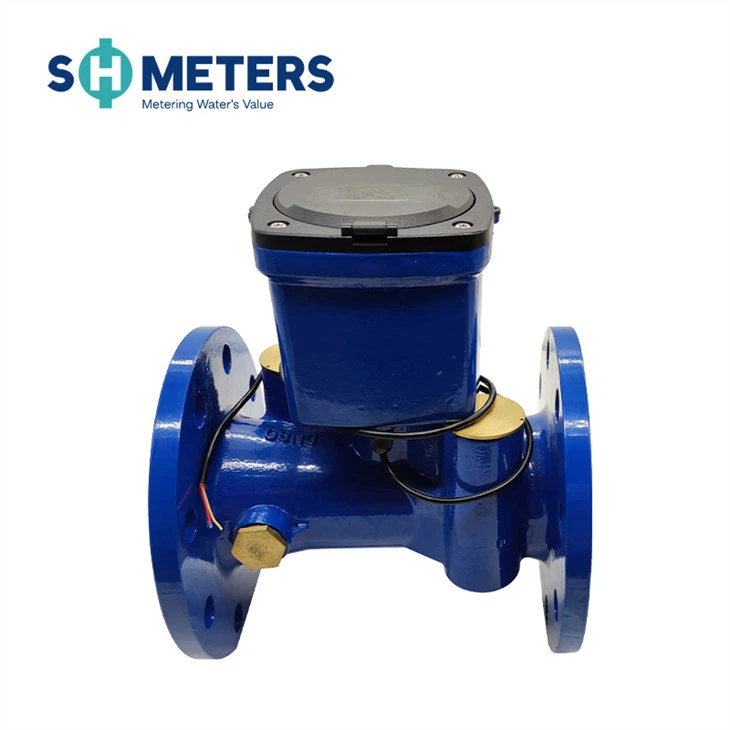

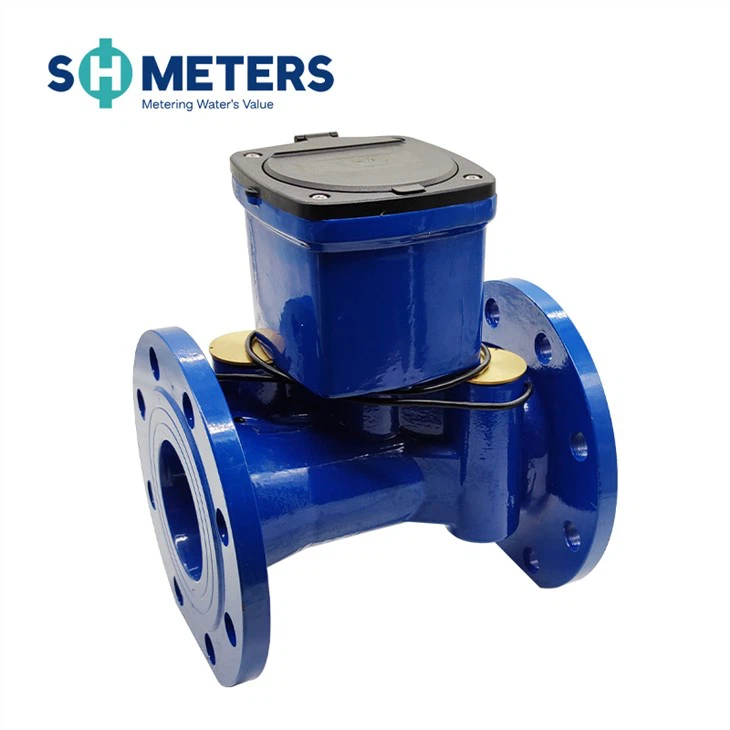

Le compteur d'eau à ultrasons est un instrument de mesure permettant de mesurer, d'enregistrer et d'afficher en continu le volume d'eau s'écoulant à travers le capteur en utilisant la méthode de différence de temps ultrasonique. Veuillez lire attentivement ce manuel avant utilisation, afin de l'utiliser au mieux et d'éviter toute perte inutile.

paramètre technique

Diamètre nominal (mm)	50	65	80	100	125	150	200	250	300
Débit maximal Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Débit nominal Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Débit de transition Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Débit minimal Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Débit de démarrage (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Débit max	9999999.9
Flux inversé	9999999.9
Plage de mesure	T3/T1, R250 (R400 personnalisable)
Classe de précision	Classe B
Classe de perte de pression	Inférieur ou égal à 0.063 MPa
Pression de travail	1,6 MPa
Classe de température	T30
Plage de température	(5~55) degré
Classe d'environnement	Intérieur, Classe B
Classe électromagnétique	E1 (Résidentiel, Commercial, Industriel)
Alimentation électrique	Batterie au lithium intégrée DC 3,6 V
Autonomie de la batterie	＞ 10 ans
Position d'installation	N'importe quel angle
Afficher	LCD, 8 chiffres + caractères supplémentaires
Classe de sensibilité du profil d'écoulement	U10/D5
Interface de communication	RS485 Modbus/Sortie d'impulsion/GPRS/NB-IOT/Lorawan
Classe de protection	Indice de protection IP68
Température de stockage tolérable	-20~60 degrés
Puissance statique	10μA
Consommation d'énergie en fonctionnement	45μA

principe de fonctionnement

Le compteur d'eau à ultrasons est un nouveau type de compteur d'eau qui peut détecter la différence de temps causée par le changement de vitesse lorsque le faisceau ultrasonore se propage dans l'eau en amont et en aval, analyser et traiter le débit d'eau, puis calculer davantage le débit d'eau.

interface/communication

Le compteur d'eau à ultrasons aura l'une des nombreuses options de sortie présélectionnées lors de la passation de la commande. Cette section décrit chaque sortie :

Sortie Modbus/RS485

Sortie d'impulsion

Sortie sans fil

Sortie Modbus/RS485

Sortie d'impulsion (alimentée par batterie)

Paramètres de sortie d'impulsion :

Sortie à drain ouvert

Tension 3V-24V

Impulsion unique de bas niveau

Durée d'impulsion : 5 ms

product-1580-760

Transmission sans fil GPRS/NB-IOT

Collecteur de données

Nom des données	Paramètre
Puissance statique	15uA
Consommation d'énergie	60 mA à RX
Boitier de commande	Plastique
Méthode en ligne	Touchez ou connectez-vous automatiquement
Intervalle de rapport	À quelle fréquence envoyer des données : une fois tous les trois jours ou une fois par jour (Plus la fréquence d'envoi est élevée, plus la durée de vie de la batterie est courte)
Envoi de bit	0.1m³
Alimentation électrique	3,6 V CC
Capacité de la batterie	8,5 Ah
Interface de liaison montante	GPRS/NB-IOT
Interface de liaison descendante	RS485

product-1580-680

Unité de transmission de données

Nom des données	Paramètre
Puissance statique	15uA
Consommation d'énergie	60 mA à RX
Boitier de commande	Plastique
Méthode en ligne	Touchez ou connectez-vous automatiquement
Intervalle de rapport	À quelle fréquence envoyer des données : 1-144 h peut être défini (par défaut une fois par jour) Peut être connecté au dispositif de collecte de pression
Envoi de bit	0.1m³
Alimentation électrique	3,6 V CC
Capacité de la batterie	18 Ah/36 Ah
Interface de liaison montante	GPRS/NB-IOT
Interface de liaison descendante	RS485
