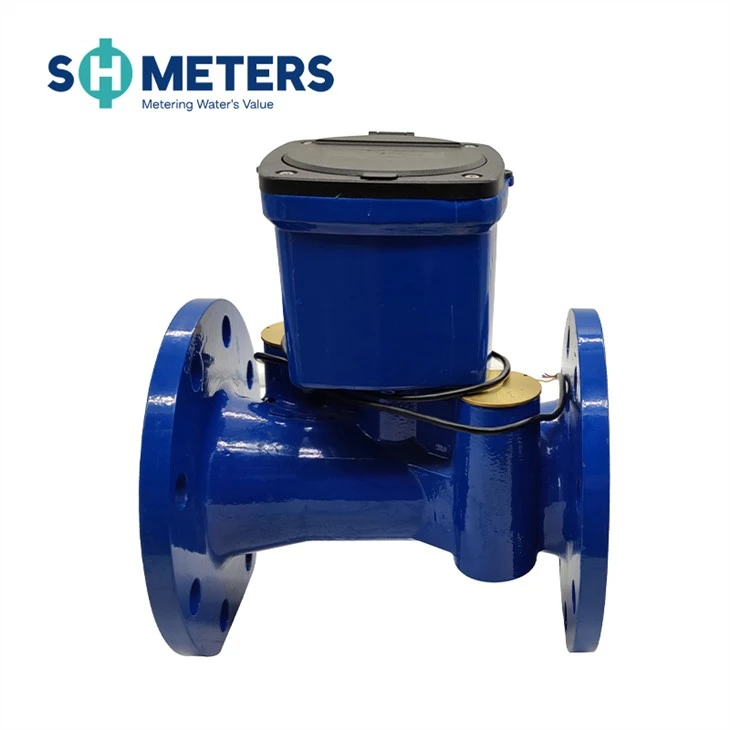

Description du produit
Application
--Mesure du volume d'eau froide (chaude) passant dans la canalisation
Fonctionnalité:
--Structure d'élément amovible, installation et entretien faciles ;
--Cadran sec, entraînement magnétique ;
--Grande capacité de débit, faible perte de pression ;
--Résistez au bourdonnement d’eau et à la pollution ;
--Le registre scellé sous vide garantit que le cadran reste exempt de condensation et maintient la lecture claire lors d'un service à long terme ;
--Matériaux sélectionnés de haute qualité pour une caractéristique stable et fiable ;
--Les données techniques sont conformes à la norme internationale ISO 4064.
Caractéristiques
Matériau : fonte, fonte ductile
Scène applicable : conduite principale de maison, conduite principale d'appartement, conduite principale d'alimentation en eau résidentielle domestique, fuite, station de traitement, agriculture, irrigation, sol, aquaculture, commercial, ménage général, industriel, potable
Les données techniques sont conformes à la norme internationale ISO 4064.
Communication : RS485 Modbus, GPRS
Équipement : Capteur de pression, batterie, écran LCD, appareil de lecture, enregistreur de données, jeu de brides, turbine à liquide, unité d'interface utilisateur
Caractéristiques : longue durée de service et haute précision
Compteur d'eau numérique à double bride de type sec, utilisé dans les canalisations industrielles, adapté aux environnements à haute pression, peut choisir d'installer une sortie d'impulsion
Avec un logiciel de système de transmission à distance pour prendre en charge la lecture et la surveillance
Fournir une solution complète de comptage et de facturation logicielle
Mesure automatique des fuites
Principe de fonctionnement
Le compteur comprend le capteur de température de qualité, le capteur de débit et le calculateur. Le capteur de température pour mesurer la température de l'eau et le capteur de débit pour mesurer le volume d'eau qui s'écoule dans les canalisations par différence de temps de transit.
Les deux données sont envoyées à la calculatrice après avoir été collectées, la quantité d'eau consommée est calculée, stockée et indiquée sur l'écran LCD enfin. Le tuyau principal dans le tuyau d'alimentation en eau, la taille du tuyau est supérieure à DN50.
Processus de travail
1. Le compteur d'eau à ultrasons collecte le débit dans la canalisation et les données de pression sont téléchargées sur la plate-forme de service cloud via RTU.
2. Alarme de changement soudain de pression et de débit.
Avantages du logiciel
1. Compteur d'eau à ultrasons à rapport de portée élevé, mesure précise.
2. Rétroaction rapide et positionnement précis des informations d'urgence.
Dessin dimensionnel schématique
Dimension du contour
| Diamètre nominal | Longueur L | Largeur B | Hauteur H | Raccord à bride | ||
| mm | Diamètre de la bride | Diamètre du cercle de boulons | Taille du boulon-M | |||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Paramètre technique
| Diamètre nominal (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Débit maximal Q4 (m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| Débit nominal Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Débit de transition Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| Débit minimal Q1 (m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| Classe de protection | IP68 | ||||||||
| Plage de mesure | Q3/Q1 R250/R400 | ||||||||
| Classe de précision | Classe 2 | ||||||||
| Autonomie de la batterie | 8 années | ||||||||
| Classe de température | T50 | ||||||||
| Classe de perte de pression | ΔP63 | ||||||||
| Classe de sensibilité du préfichier de flux | U10/D5 | ||||||||
| Classe environnementale | Classe B, M1 | ||||||||
| Classe d'environnement électromagnétique | E1 | ||||||||
| Pression de travail | 1,6 Mpa | ||||||||
| Indication de débit max (m³) | 9999999.9 | ||||||||
| Indication de flux inverse (m³) | 9999999.9 | ||||||||
| Position d'installation | Horizontal ou vertical | ||||||||
REMARQUE : les dimensions de la bride sont conformes à la norme ISO7005-1:1988. La norme de bride peut être personnalisée. Les commandes de produits ayant des exigences particulières sont également acceptées.
Nous avons des compteurs d'eau en laiton, en fer et en plastique, et une gamme complète de pièces de compteurs d'eau. Les types de compteurs comprennent les compteurs d'eau à jets multiples, les compteurs d'eau à jet unique, les compteurs d'eau à jets multiples à chargement par le bas, les compteurs d'eau de type sec et de type humide, etc. Les pièces de compteurs d'eau comprennent le corps du compteur d'eau, le couvercle du compteur d'eau, la bride du compteur d'eau, le raccord du compteur d'eau, le raccord du compteur d'eau, le mécanisme du compteur d'eau, le registre du compteur d'eau, le compteur d'eau, le clapet anti-retour du compteur d'eau, le filtre du compteur d'eau, le pivot du compteur d'eau, le rouleau du compteur d'eau, les engrenages du compteur d'eau, etc. Meilleure qualité et prix compétitif. Matériau : laiton, bronze C83600 et bronze sans plomb. Compteur d'eau à jets multiples : 15-50 mm, compteur d'eau de type sec et humide, compteur d'eau à réglage intérieur, compteur d'eau à réglage extérieur, compteur d'eau à lecture à distance. Jet unique : 13 mm, 20 mm. Compteur d'eau à lecture à distance. Compteur d'eau en plastique : réglage intérieur et réglage extérieur. Compteurs d'eau AWWA.
J'espère vendre nos compteurs d'eau dans le monde entier. J'espère que tous les clients et utilisateurs seront satisfaits de notre compteur d'eau.
