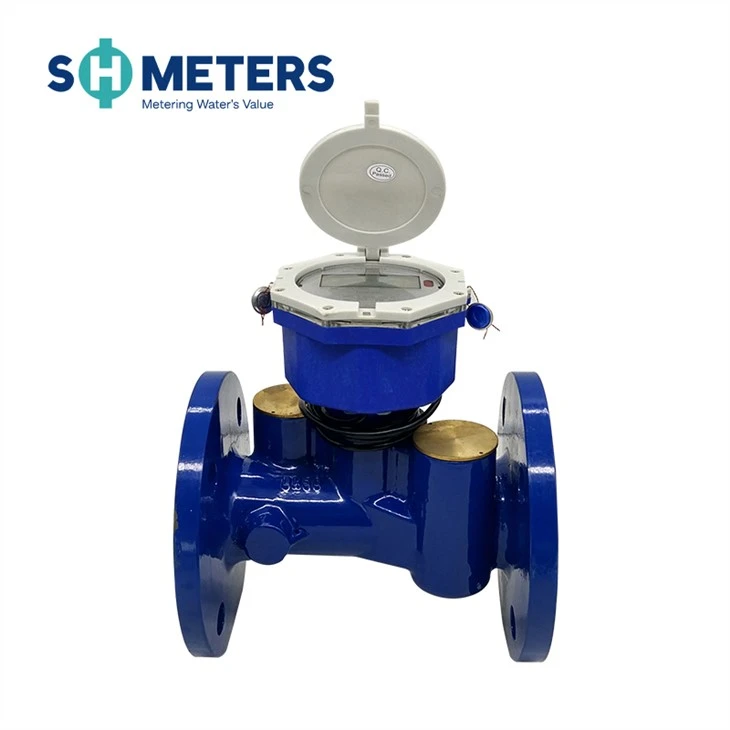

Le compteur d'eau à ultrasons adopte le principe des ondes ultrasonores. En détectant la différence de temps causée par le changement de vitesse lorsque le faisceau sonore ultrasonore se propage dans l'eau, le débit d'eau est calculé en analysant et en traitant le débit d'eau.
Les compteurs d'eau à ultrasons présentent les caractéristiques de performance suivantes :
1. Haute précision : la précision de mesure est généralement de ± 1 % et l'erreur est plus d'une fois celle du compteur d'eau mécanique.
2. Point de départ bas : le compteur d'eau à ultrasons peut détecter un petit débit d'eau, ce qui peut aider le service d'approvisionnement en eau à augmenter efficacement ses revenus.
3, faible perte de pression : le compteur d'eau à ultrasons a une structure transversale de tube de mesure tubulaire droit, aucune pièce mécanique, réduisant les barrières d'écoulement de l'eau, réduisant ainsi le coût du service d'approvisionnement en eau.

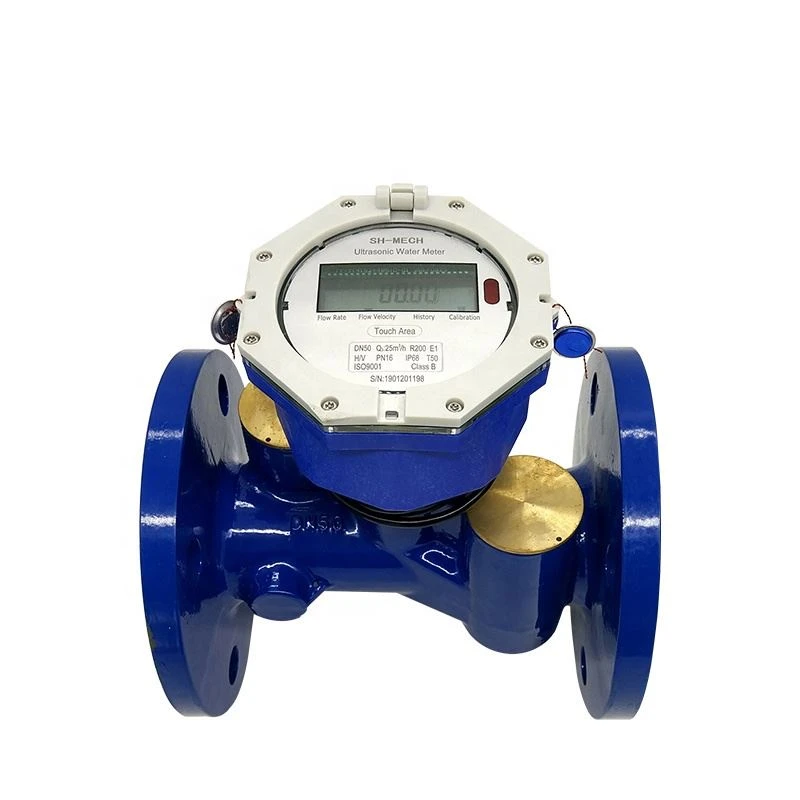

Présentation du boîtier du compteur d'eau :
1, l'étui est fait de matières premières de haute qualité, sûres et portables.
2. Utilisez le bouton tactile pour une utilisation facile.
3, fonction d'étanchéité de niveau IP68.
Notre entreprise propose non seulement des produits professionnels, mais aussi une bonne culture d'entreprise, un esprit d'équipe, etc. Nous pensons que les entreprises qui s'entraident peuvent aller plus loin et faire mieux.
Principe de fonctionnement
Le compteur comprend le capteur de température de qualité, le capteur de débit et le calculateur. Le capteur de température pour mesurer la température de l'eau et le capteur de débit pour mesurer le volume d'eau qui s'écoule dans les canalisations par différence de temps de transit.
Les deux données sont envoyées à la calculatrice après avoir été collectées, la quantité d'eau consommée est calculée, stockée et indiquée sur l'écran LCD enfin. Le tuyau principal dans le tuyau d'alimentation en eau, la taille du tuyau est supérieure à DN50.
Processus de travail
1. Le compteur d'eau à ultrasons collecte le débit dans la canalisation et les données de pression sont téléchargées sur la plate-forme de service cloud via RTU.
2. Alarme de changement soudain de pression et de débit.
Avantages du logiciel
1. Compteur d'eau à ultrasons à rapport de portée élevé, mesure précise.
2. Rétroaction rapide et positionnement précis des informations d'urgence.
Dessin dimensionnel schématique
Dimension du contour
Diamètre nominal | Longueur L | Largeur B | Hauteur H | Raccord à bride | ||
mm | Diamètre de la bride | Diamètre du cercle de boulons | Taille du boulon-M | |||
DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Paramètre technique
Diamètre nominal (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Débit maximal Q4 (m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
Débit nominal Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
Débit de transition Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
Débit minimal Q1 (m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
Classe de protection | IP68 | ||||||||
Plage de mesure | Q3/Q1 R250/R400 | ||||||||
Classe de précision | Classe 2 | ||||||||
Autonomie de la batterie | 8 ans | ||||||||
Classe de température | T50 | ||||||||
Classe de perte de pression | ΔP63 | ||||||||
Classe de sensibilité du préfichier de flux | U10/D5 | ||||||||
Classe environnementale | Classe B, M1 | ||||||||
Classe d'environnement électromagnétique | E1 | ||||||||
Pression de travail | 1,6 Mpa | ||||||||
Indication de débit max (m³) | 9999999.9 | ||||||||
Indication de flux inverse (m³) | 9999999.9 | ||||||||
Position d'installation | Horizontal ou vertical | ||||||||
REMARQUE : les dimensions de la bride sont conformes à la norme ISO7005-1:1988. La norme de bride peut être personnalisée. Les commandes de produits ayant des exigences particulières sont également acceptées.
