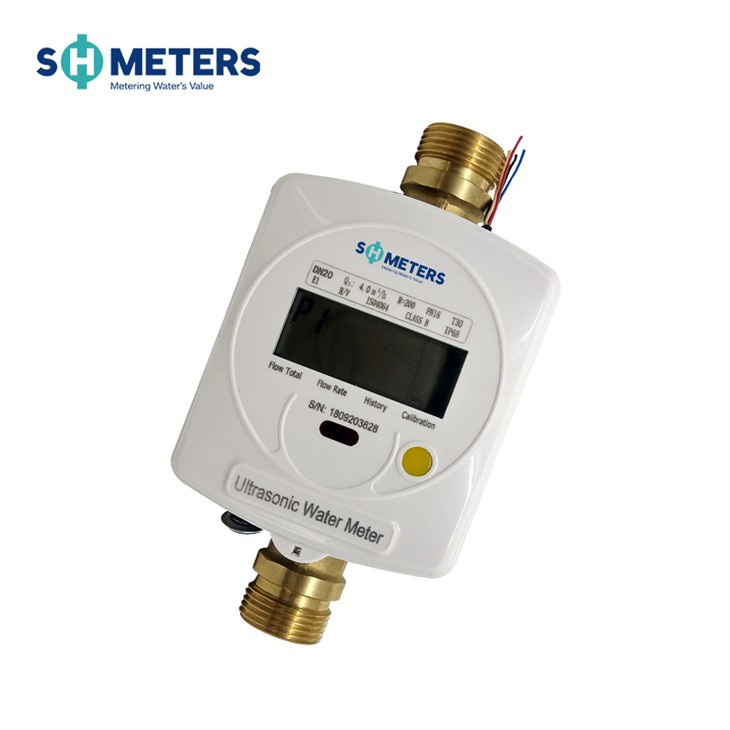

Description du produit

product-790-380

Aucune pièce mobile, haute précision pendant des années. Aucun composant mobile dans le capteur de débit, évite l'abrasion à long terme des pièces mécaniques qui peut entraîner une mesure inexacte et une défaillance du compteur. Cette conception est également résistante aux impuretés, par conséquent, aucune inspection et aucun entretien ne sont gratuits.

Dessin de dimensions du contour

product-790-286

Diamètre nominal	Longueur L	Longueur L1	Largeur B	Haut H	Fil de connexion
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

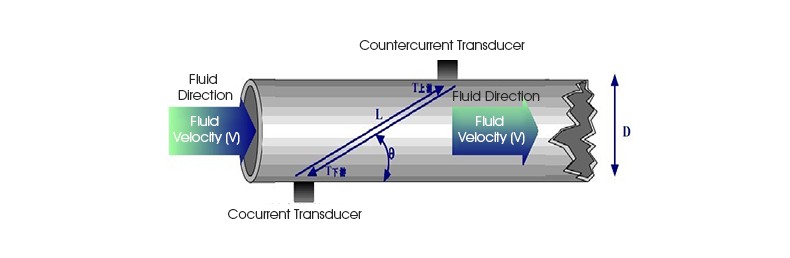

Principe de fonctionnement

Le compteur d'eau à ultrasons est un nouveau type de compteur d'eau qui peut détecter la différence de temps causée par le changement de vitesse lorsque le faisceau ultrasonore se propage dans l'eau en amont et en aval, analyser et traiter le débit d'eau, puis calculer davantage le débit d'eau.

Avis d'installation

Rincez les tuyaux avant l’installation pour éviter le gravier et autres objets étrangers ;
Installer une vanne et un filtre avant le compteur d’eau ;
Ne touchez pas la partie électrique et ne tirez pas sur les fils pour éviter tout dommage lors de l'installation ;
Lorsque le compteur d'eau est installé de manière horizontale ou inclinée, la sonde de débit à ultrasons sur les tuyaux doit être placée horizontalement, et lorsqu'elle est installée verticalement, assurez-vous que l'eau s'écoule de bas en haut ;
Veuillez noter que la direction de la flèche sur le tuyau doit être cohérente avec la direction de l'écoulement de l'eau pendant l'installation ;
La rondelle de joint doit être installée correctement pour éviter qu'une rondelle mal alignée ne bloque l'eau et n'affecte la précision du compteur d'eau ;
Le compteur d'eau ne doit pas être installé dans un endroit susceptible d'être affecté par de fortes vibrations mécaniques ; Avis spéciaux :

1. Assurez-vous d'installer une vanne marche/arrêt et un filtre avant le compteur d'eau et une autre vanne marche/arrêt est recommandée après celui-ci pour l'entretien. Pour éviter le reflux, un clapet anti-retour doit être installé devant ou derrière le compteur d'eau.

Avant d'utiliser ce compteur d'eau, le tuyau doit être rempli d'eau, sinon, cela entraînera une mesure inexacte, voire inexacte ;
Lors de l'installation du compteur d'eau, il convient de réserver une longueur de DN*10 devant le compteur d'eau. Ou bien, il convient de réserver une longueur de DN*5 derrière le compteur d'eau ;
Le compteur d'eau doit actualiser l'affichage toutes les 4 secondes et lire le compteur d'eau (y compris la valeur de départ et la valeur de fin) 4 secondes au moins après la fermeture de la vanne lors du test du compteur d'eau, sinon les résultats du test peuvent être affectés ;
Veuillez vous assurer que le débit du fluide est dans la plage de débit du compteur d'eau pendant le test et l'utilisation, sinon cela pourrait endommager le compteur d'eau ;
En cas de dysfonctionnement (par exemple, échec de comptage, etc.) pendant l'utilisation, veuillez contacter immédiatement le service de gestion concerné et ne le réparez pas vous-même ;
Le produit est conçu avec un joint anti-démontage jetable qui ne doit être retiré que par le personnel désigné, sinon il sera exclu du service après-vente gratuit.
