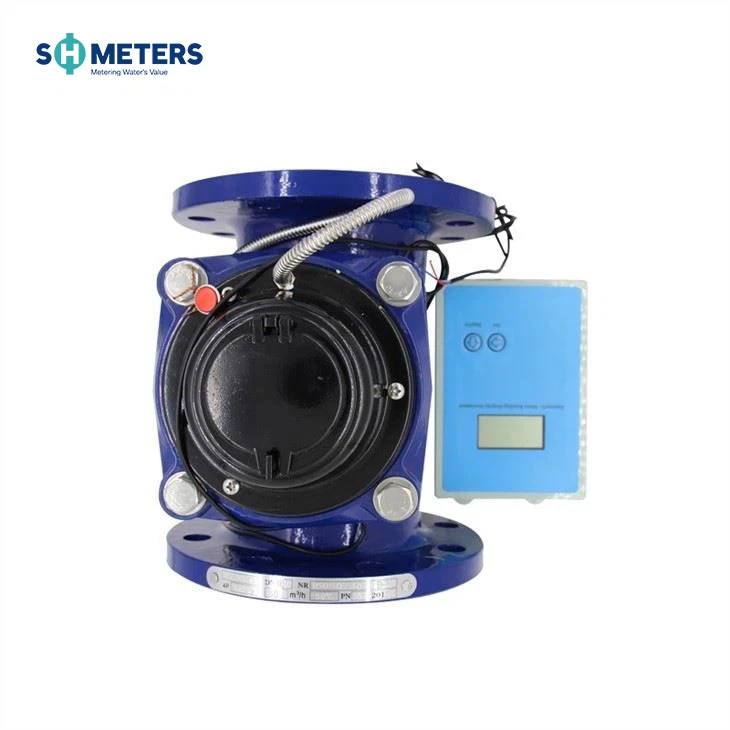

LXXG(R)-50~300(mm)
Irrigation Roue à palettes horizontale, compteur d'eau froide (chaude) à cadran sec
Application deLXXG 50~300MM
Mesurer le volume d'eau froide (chaude) traversant le pipeline. Le compteur d'eau est utilisé pour l'irrigation, la municipalité, etc.
Caractéristiques deLXXG 50~300MM
·Structure d'élément amovible, installation et entretien faciles
·Cadran sec, entraînement magnétique
·Grande capacité de débit, faible perte de charge
·Résiste au bourdonnement d'eau et à la pollution
· Le registre scellé sous vide garantit que le cadran reste exempt de condensation et garde la lecture claire dans un service à long terme
·Matériaux sélectionnés de haute qualité pour des caractéristiques stables et fiables
·Les données techniques sont conformes à la norme internationale ISO 4064/ISO9100
·Avec une grande précision
·Les accessoires du produit comprennent des connecteurs, des filtres, des accessoires de connexion, des accessoires de tuyauterie, une bride, un filtre
Caractéristiques optionnelles
· Registre en plastique, registre en cuivre et registre en verre plein
·Précision : R=25/20/50
·Taille : DN50-DN300
·Eau froide/chaude
·Option de commutateur à lames
·La norme de bride peut être choisie
·La rotation à 360 degrés peut être choisie
·Fonte, fonte ductile, acier inoxydable, corps GG25, GGG50, SS304, SS316 peut être choisi
·Pression de travail : PN16/25
·Fournir une sortie d'impulsion
Condition de travail
·Température de l'eau : 0,1 ~ 50 (0,1 ~ 90 pour le compteur d'eau chaude)
·Pression d'eau : ≤1.0Mpa (1.6MPa sur demande)
Erreurs maximales admissibles
·Dans la zone inférieure de qmin inclus jusqu'à mais excluant qt est de ±5%
·Dans la zone supérieure de qt inclus jusqu'à et y compris qs est de ±2% (±3% pour le compteur d'eau chaude)
Dimensions
| Taper | Taille | Longueur | Hauteur | Bride de raccordement | ||
| mm | Diamètre extérieur D1 | Diamètre du cercle de boulons D2 | Boulons de connexion (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
REMARQUE : La dimension de la bride est conforme à la norme ISO7005-1:1988. La norme de bride peut être personnalisée. La commande de produits d'exigences particulières est également acceptée
Position d'impulsion
| Taille | Position d'impulsion |
| DN50-200 | 100/1000L/impulsion |
| DN250-DN300 | 1000L/impulsion |
Courbe de perte de charge
Spécification de la technique d'écoulement
| Débit nominal | Débit maximal Q4 | Débit permanent Q3 | Q3/Q1 | Q2/Q1 | Flux de transition Q2 | Débit minimum Q1 | Lecture minimale | Lecture maximale | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
La description de fonctionnement du système à deux commutateurs Reed
Veuillez consulter le schéma du système des deux interrupteurs à lames ci-dessous, les deux interrupteurs à lames seraient actionnés "ON" OU "OFF" respectivement par l'aimant monté sur l'aiguille ou l'engrenage pendant son fonctionnement sur le registre, mais jamais "ON" à la en même temps, à moins que l'aimant extérieur n'attaque.
Les deux commutateurs à lames actionnent deux "ON" et deux "OFF" dans un tour du pointeur ou l'engrenage signifie une sortie de signal, ce principe empêche la perte ou le surcomptage de la sortie de signal en raison du tremblement des commutateurs ou de la vibration du tuyau, donc assure la fiabilité de la sortie du signal.
garantie
Tous les compteurs seront garantis contre les défauts de fabrication et de matériaux pour une période d'un (1) an à compter de la date d'acceptation. Les compteurs ou pièces défectueux découverts dans ce délai seront remplacés sans frais lors du retour aux SHMETERS.
