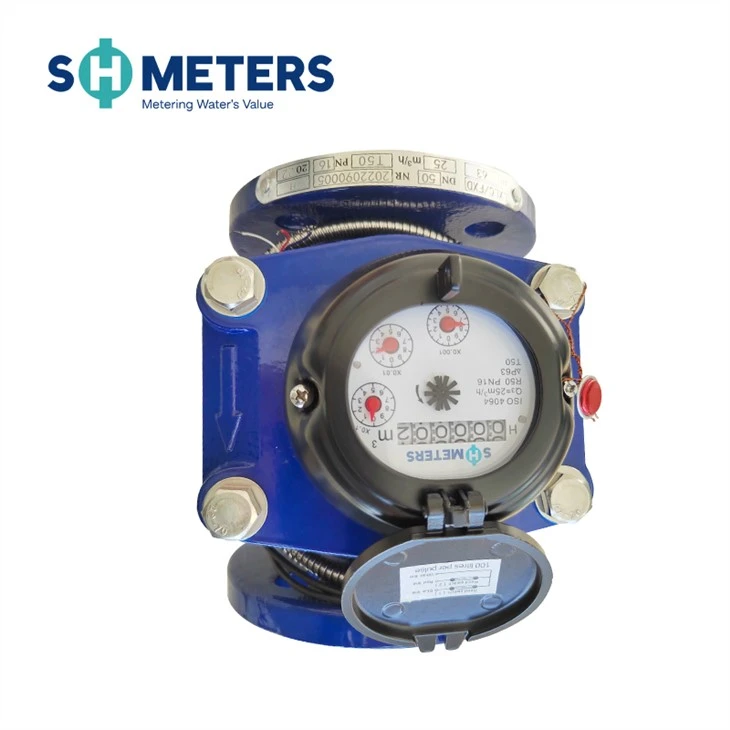

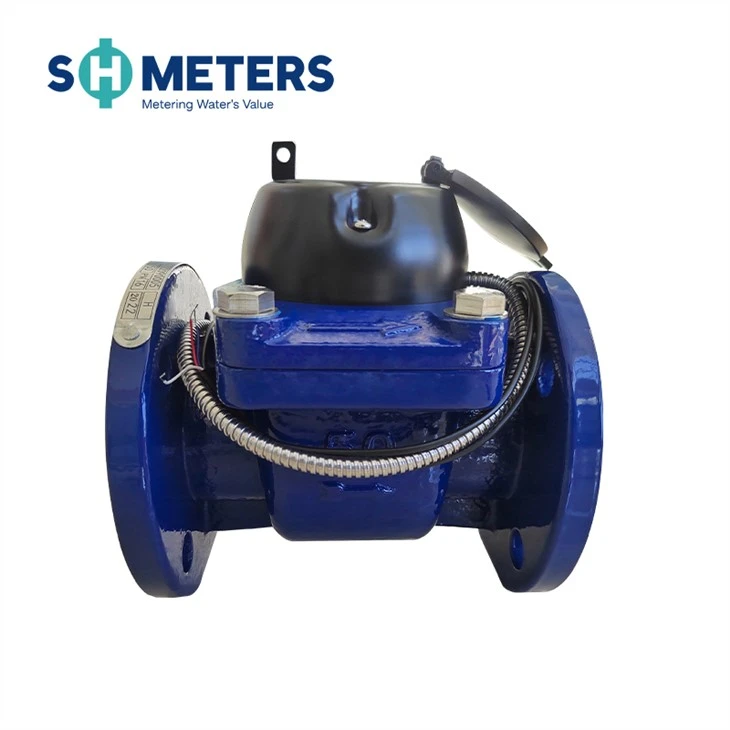

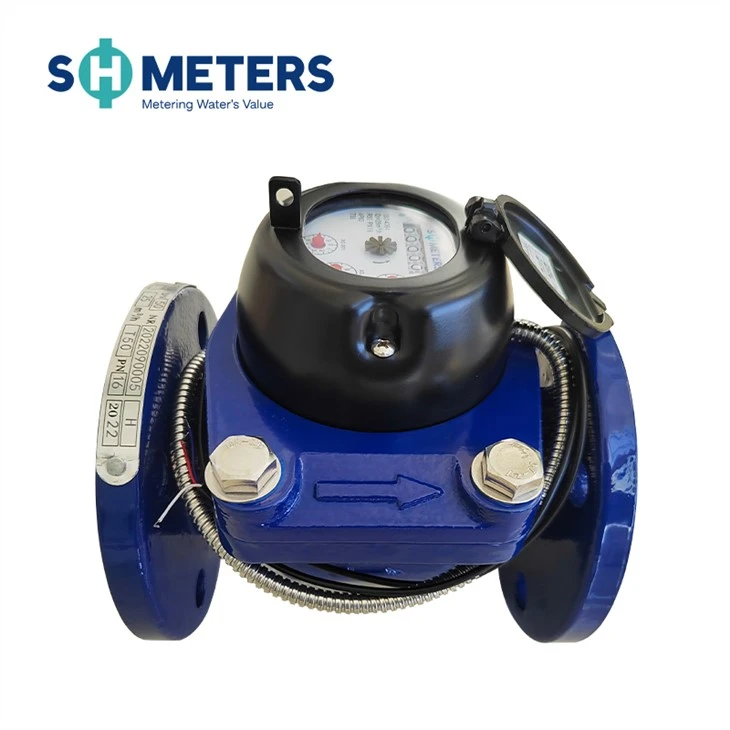

Application
Mesure du volume d'eau froide (chaude) qui passe dans la canalisation. Le compteur d'eau est utilisé pour une maison ou un appartement.
Caractéristiques
Structure d'élément amovible, installation facile et registre de maintenance pour une utilisation universelle dans cette gamme détachable sans retirer le compteur de la canalisation.

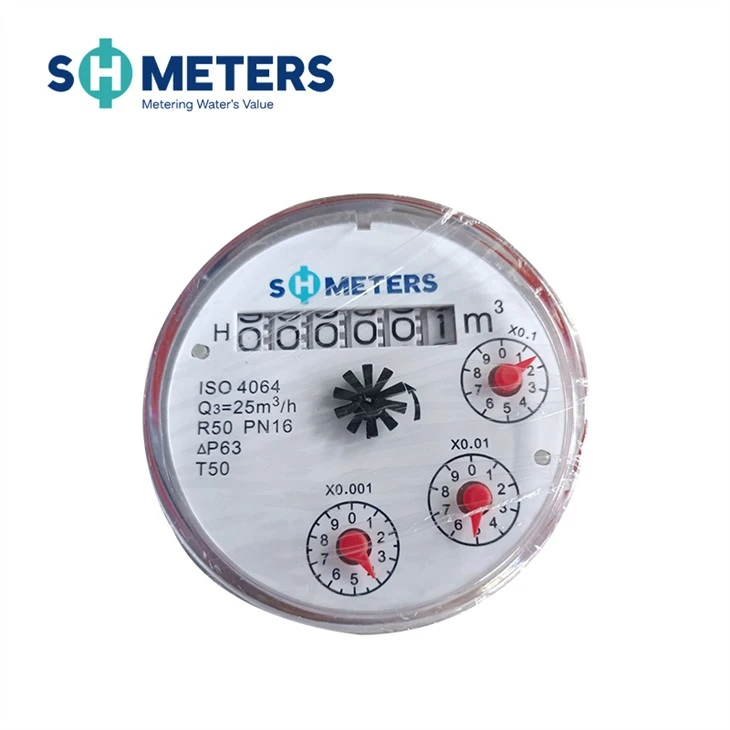

Cadran sec, action sensible à entraînement magnétique, faible perte de pression.

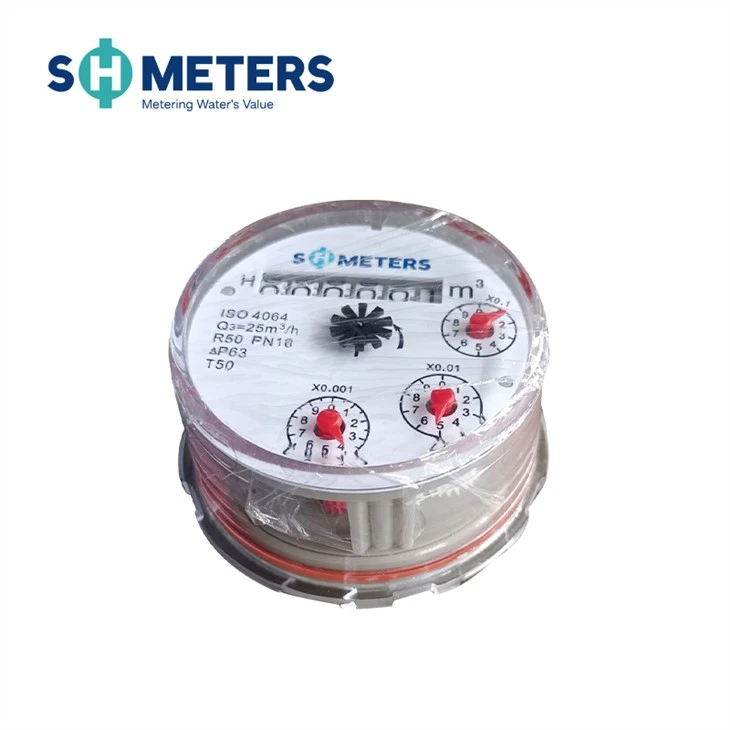

Le registre scellé sous vide garantit que le cadran reste exempt de buée et maintient la lecture claire pendant le service à long terme.
Matériaux sélectionnés de haute qualité pour des caractéristiques stables et fiables.
Les données techniques sont conformes à la norme internationale ISO 4064.
Avec une grande précision.
Les accessoires du produit comprennent des connecteurs, des filtres, des accessoires de connexion, des accessoires de tuyauterie, des brides et des filtres.
Fonctionnalités optionnelles.
Registre en plastique, registre en cuivre et registre entièrement en verre.
Précision : classe R=b.
Taille : DN50-DN300.
Motte/Eau chaude.
Option interrupteur à lames.
Les normes de bride peuvent être choisies.
Une rotation de 360-degrés peut être choisie.
Des corps en fonte, en fonte ductile, en acier inoxydable, GG25, GG50, SS304 et SS316 peuvent être choisis.
La couleur peut être modifiée sur le corps et la couverture.
Fournit une sortie d'impulsion.
État de fonctionnement
Température de l'eau : {{0}},1 degré -50 degré (0,1 degré -90 degré pour le compteur d'eau chaude)
Pression d'eau : PN10/16/25
Erreurs maximales tolérées
dans la zone inférieure de qmin inclus jusqu'à qt exclu est de ±5 %
dans la zone supérieure de qt inclus jusqu'à qs inclus est de ±2% (±3% pour le compteur d'eau chaude)
Dimensions
Taper | Taille | Longueur | Hauteur | Bride de raccordement | ||
mm | D1 Diamètre extérieur | Diamètre du cercle de boulonnage D2 | Boulons de connexion (nM) | |||
LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20(1.0DE) |
12-M20 (1,6 MPa) | ||||||
LXLC-250 | 250 | 450 | 434 | 395 (1,2 MPa) | 350(1,0 MPa) | {{0}}M20 (1,0 MPa) |
405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
LXLC-300 | 300 | 500 | 459 | 445 (1,2 MPa) | 400(1,0 MPa) | {{0}}M20 (1,0 MPa) |
460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
Remarque : les dimensions de la bride sont conformes à la norme ISO7005-1:1988. Les normes de bride peuvent être personnalisées. Les commandes de produits ayant des exigences particulières sont également acceptées
Courbe de perte de pression
Spécification de la technique d'écoulement
Débit nominal | Débit maximal Q4 | Flux permanent Q3 | Q3/Q1 | Q2/Q1 | Flux de transition Q2 | Débit minimum Q1 | Lecture minimale | Lecture maximale | ||
Joint en verre intégral | Phoque commun | Joint en verre intégral | Phoque commun | |||||||
DN | m³/h | m³/h | m³ | |||||||
50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 2 | |||||||||
65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 3.2 | |||||||||
80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 5 | |||||||||
100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 8 | |||||||||
125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 12.8 | |||||||||
150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 20 | |||||||||
200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 32 | |||||||||
250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 100.8 | |||||||||
300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 160 | |||||||||
Description du fonctionnement du système à deux interrupteurs à lames
Veuillez consulter le schéma du système à deux interrupteurs à lames ci-dessous. Les deux interrupteurs à lames seraient actionnés respectivement « ON » ou « OFF » par l'aimant fixé sur l'aiguille ou l'engrenage pendant son fonctionnement sur le registre, mais jamais « ON » en même temps, à moins que l'aimant extérieur n'attaque
Les deux interrupteurs à lames actionnent deux « ON » et deux « OFF » en un tour de l'aiguille ou l'engrenage signifie une sortie de signal, ce principe empêche la perte ou le surcomptage de la sortie de signal en raison des secousses des interrupteurs ou des vibrations du tuyau, assurant ainsi la fiabilité de la sortie de signal.
Garantie
Tous les compteurs sont garantis contre les défauts de fabrication et de matériel pendant une période d'un (1) an à compter de la date d'acceptation. Les compteurs ou pièces défectueux découverts au cours de cette période seront remplacés sans frais dès leur retour chez SHMeters.
