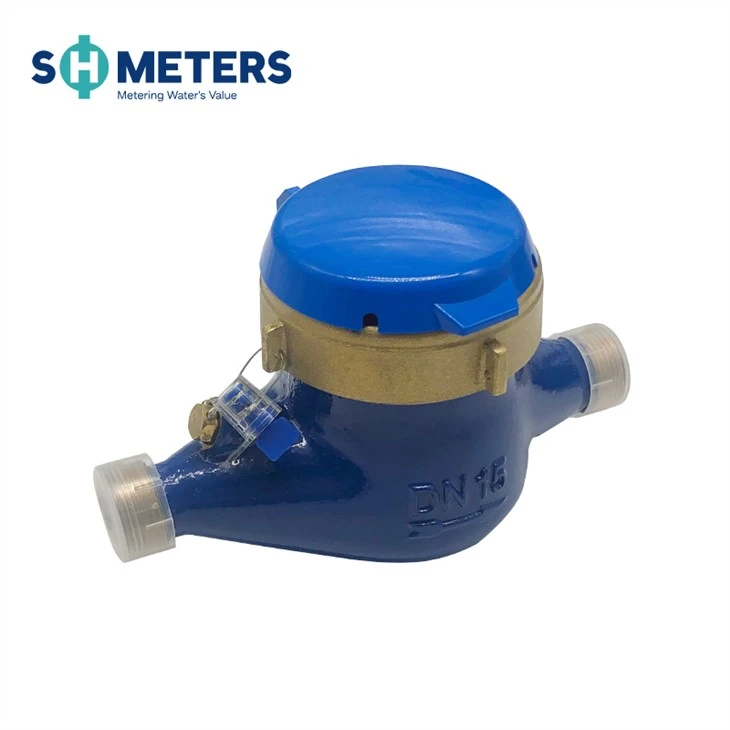

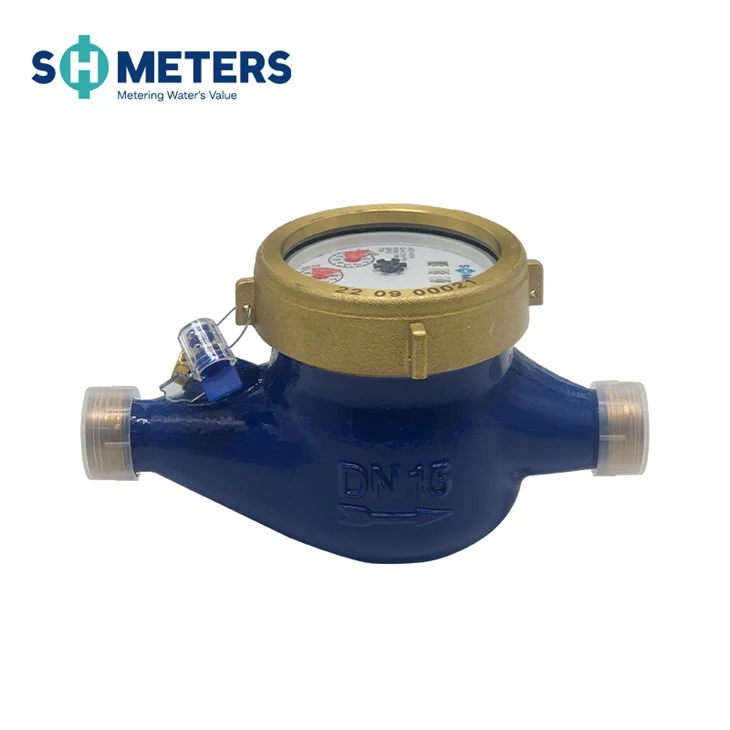

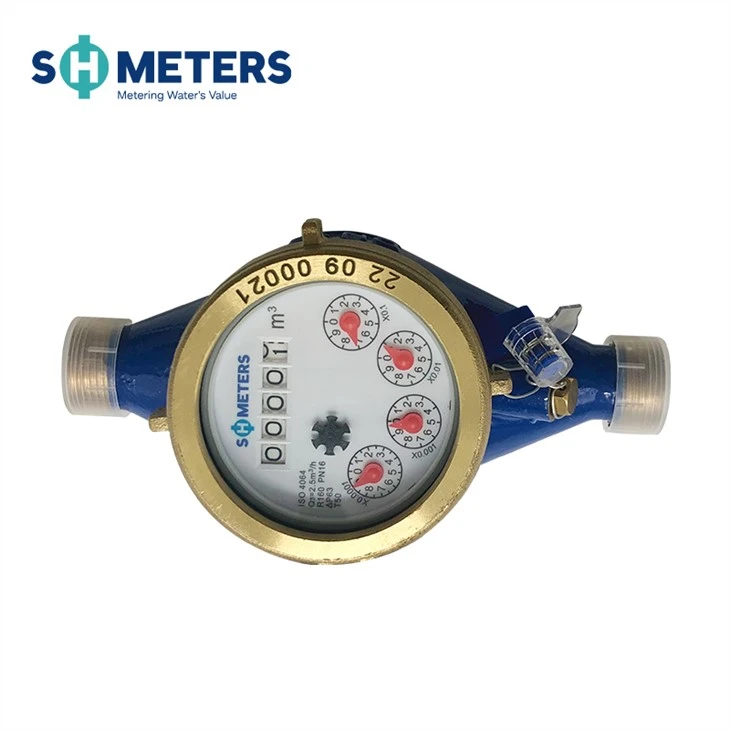

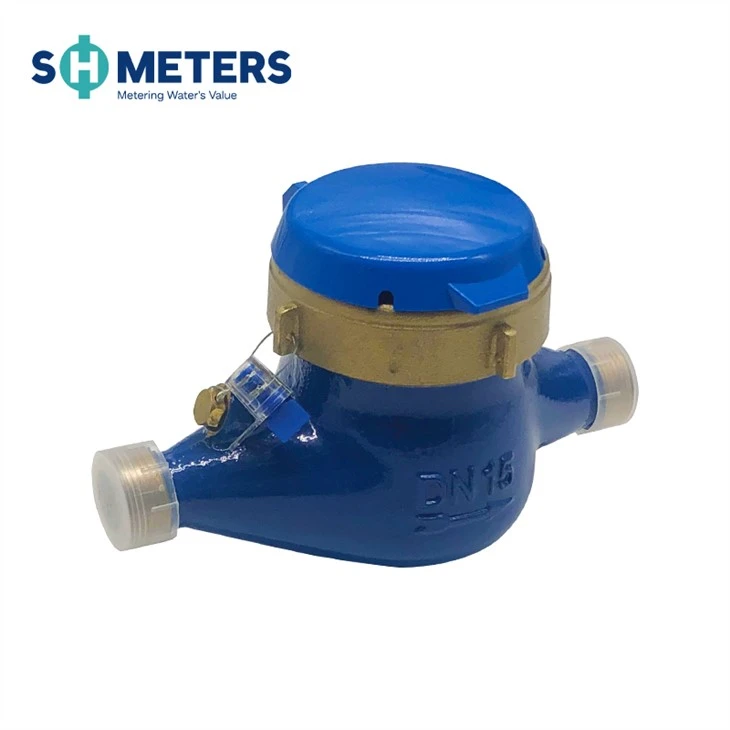

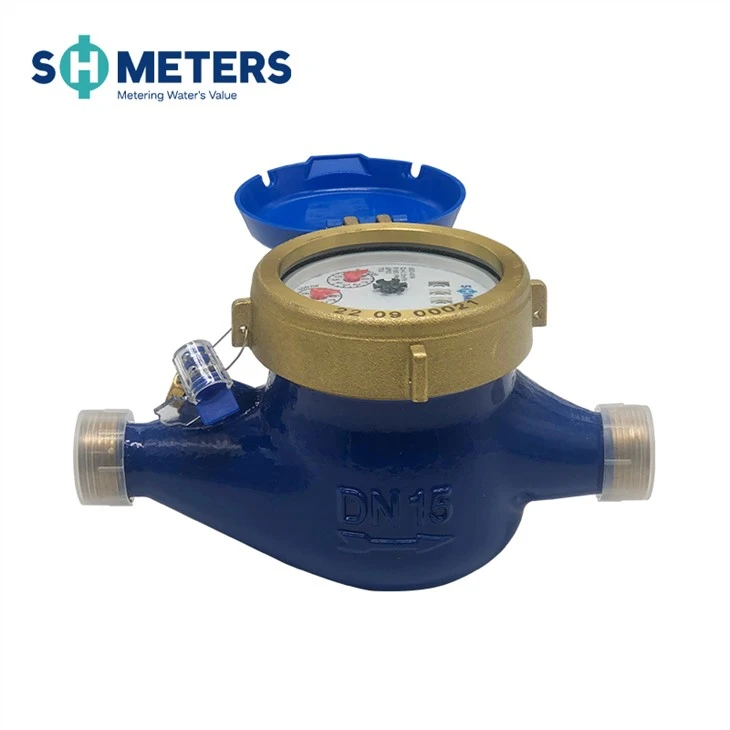

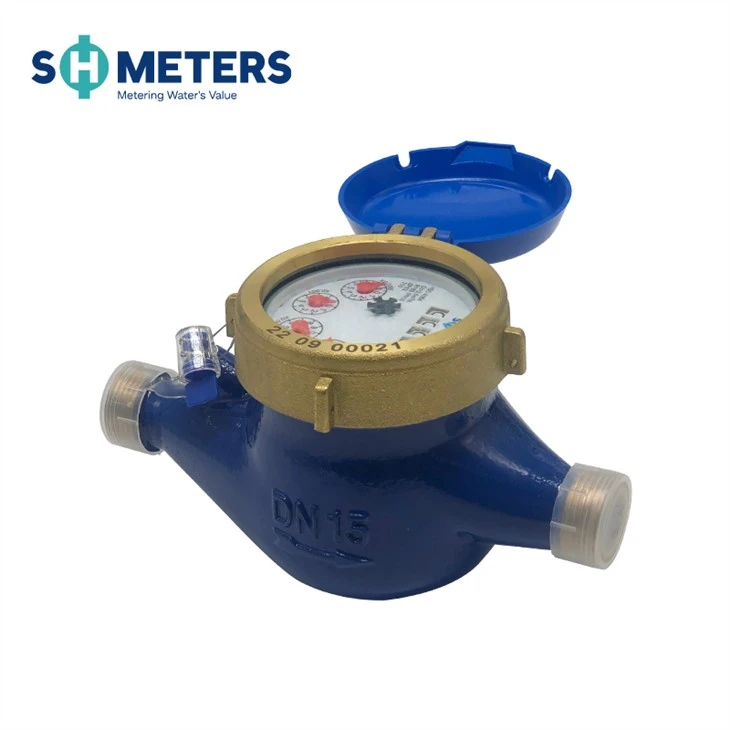

Compteurs d'eau corporels en laiton à cadran sec
Erreur maximale admissible
·Dans la zone inférieure de qmin inclus jusqu'à mais excluant qtis ±5%.
·Dans la zone supérieure de qt inclus jusqu'à et y compris qsis±2% ; ±3% pour le compteur d'eau chaude.
Conformité aux normes
Les données techniques sont conformes à la norme internationale ISO 4064.
Les conditions de travail
·Température de l'eau : 0,1℃～50℃ pour le compteur d'eau froide.
·0.1℃～90℃pour compteur d'eau chaude.
·Pression d'eau : ≤1.6Mpa (16bar).

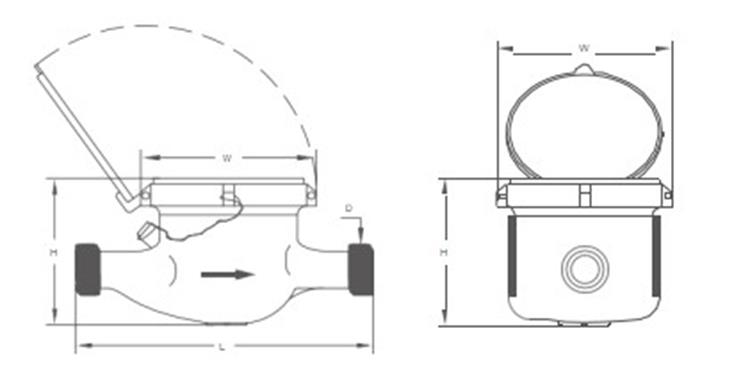

Dimensions et poids hors tout
DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
Taille (pouce) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
Longueur (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
Largeur (L) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
Hauteur (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
De liaisonFil D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Bridefinir |
Poids (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |

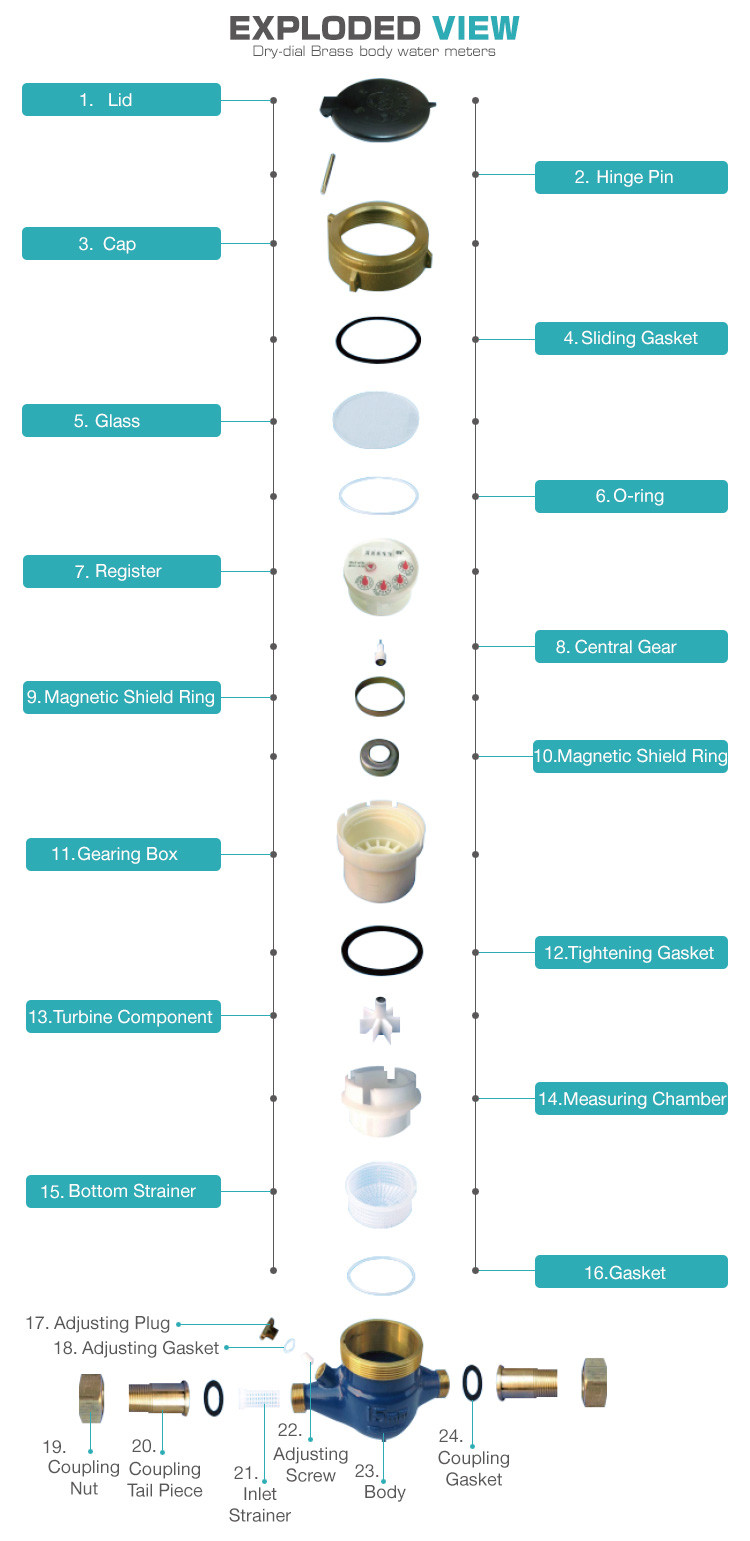

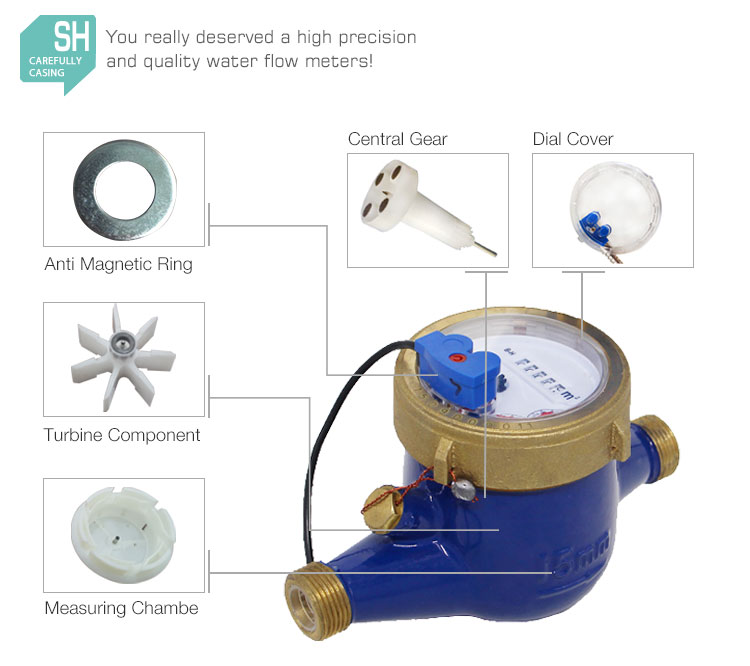

Engrenage central
L'engrenage central est équipé de quatre aimants en samarium cobalt, qui ne sont pas faciles à altérer, démagnétiser et perdre des données. Cela garantit la durée de vie de la partie centrale de transmission du compteur d'eau et la précision de la mesure.
Couverture de cadran
Le contre-disque est composé de POM, de porcelaine blanche, d'une lecture claire et d'une durée de vie durable.Fixé avec des vis, facile à remplacer.Avec la conception à double interrupteur à lames, si l'un d'eux est endommagé, il peut toujours fonctionner normalement.
Anneau anti-magnétique
Lorsque le commutateur à lames est installé, l'anneau antimagnétique est ajouté, le matériau en fonte brute est requis et la force du signal de l'acier magnétique doit être de 3 000 à 4 000 gauss, ce qui garantit la sortie stable du signal d'impulsion.
Composant de turbine
L'arbre de la turbine est en acier inoxydable, agate, bague et corindon. La durée de vie et la précision sont garanties.
Engrenage de transmission
Matrice de haute précision, 1 million d'ensembles seront remplacés pour assurer une petite erreur, un débit élevé et assurer la précision des compteurs d'eau et le délai de livraison.
données techniques
DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
Taille (pouce) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
R=80 | Q2 (l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
Q1 (l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
R=100 | Q2 (l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
Q1 (l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
R=125 | Q2 (l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
Q1 (l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
R=160 | Q2 (l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
Q1 (l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
Max. Lecture (m3) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
Lecture min. (litre) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
Max.Pression (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
Perte de pression (⊿P) | 63 | ||||||
Température max. | T=50 /90 | ||||||
Option de sortie d'impulsion | Vmax=24V | ||||||
Imax=100mA | |||||||
Pmax=2W | |||||||
Option de sortie d'impulsion
Position de l'aimant | Litre /Pulse |
* 0.0001 | 1 |
* 0.001 | 10 |
* 0.01 | 100 |
* 0.1 | 1000 |
