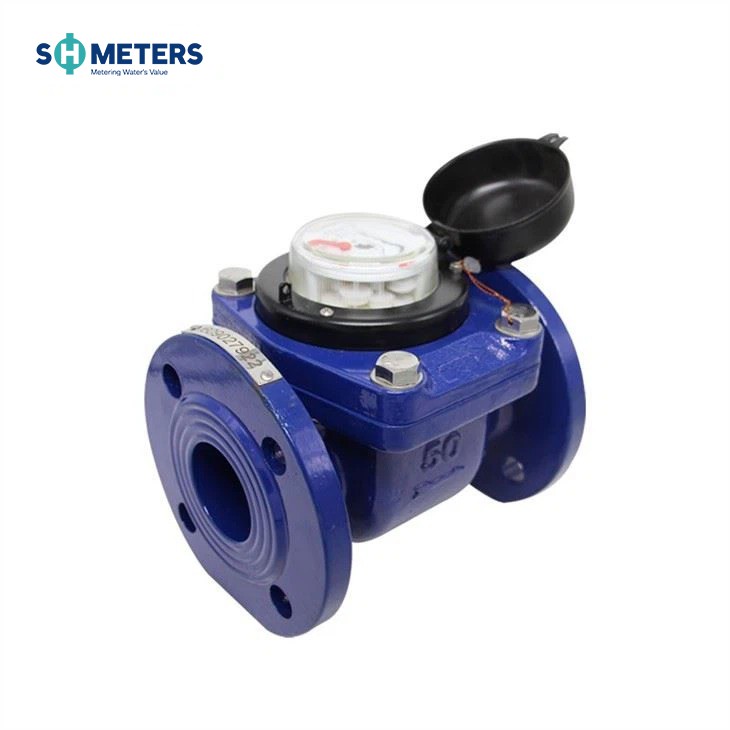

Application du compteur d'eau DN50Multi Jet
Mesure, mémorisation et affichage du volume d'eau froide (chaude) passant par la canalisation
CARACTÉRISTIQUE du compteur d'eau à jets multiples DN50
1.Multi-jet, type de roue à palettes rotatives, haute précision, faible débit de démarrage
2.Matériaux de haute qualité sélectionnés pour une fonction et une apparence stables et fiables. Utilisation universelle .Easy for Interchange& maintenance
3. Corps en laiton, fer, plastique (Nylon) ou matériau complexe en alliage d'aluminium céramique pour l'option.
Les conditions de travail:
Niveau de température du compteur d'eau : T30, T50, T70, T90
Niveau de pression : MAP16
Niveau de perte de pression : △P63
Degré de perturbation en amont : U5
Degré de perturbation en aval : D0
Erreur maximale admissible
·Dans la zone inférieure de qmin inclus jusqu'à mais excluant qt est de ±5%.
·Dans la zone supérieure de qt inclus jusqu'à et y compris qs est de ±2 % ; ±3% pour le compteur d'eau chaude.
Conformité aux normes
Les données techniques sont conformes à la norme internationale ISO 4064.
Les conditions de travail
·Température de l'eau : 0,1 ~ 50 pour le compteur d'eau froide.
·Pression d'eau : ≤1.6Mpa (16 bar).
Dimensions et poids hors tout
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Taille (pouce) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Longueur (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Largeur (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Hauteur (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Fil de connexion D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Extrémité bride |
| Poids (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
données techniques
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Taille (pouce) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Lecture max.(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Lecture min. (litre) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pression (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perte de pression | 63 | ||||||
| Température max. | T=50/90 | ||||||
| Option de sortie d'impulsion | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Option de sortie d'impulsion
| Position de l'aimant | Litre/Impulsion |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
garantie
Tous les compteurs seront garantis contre les défauts de fabrication et de matériaux pour une période d'un (1) an à compter de la date d'acceptation. Les compteurs ou pièces défectueux découverts dans ce délai seront remplacés sans frais lors du retour aux SHMETERS.
