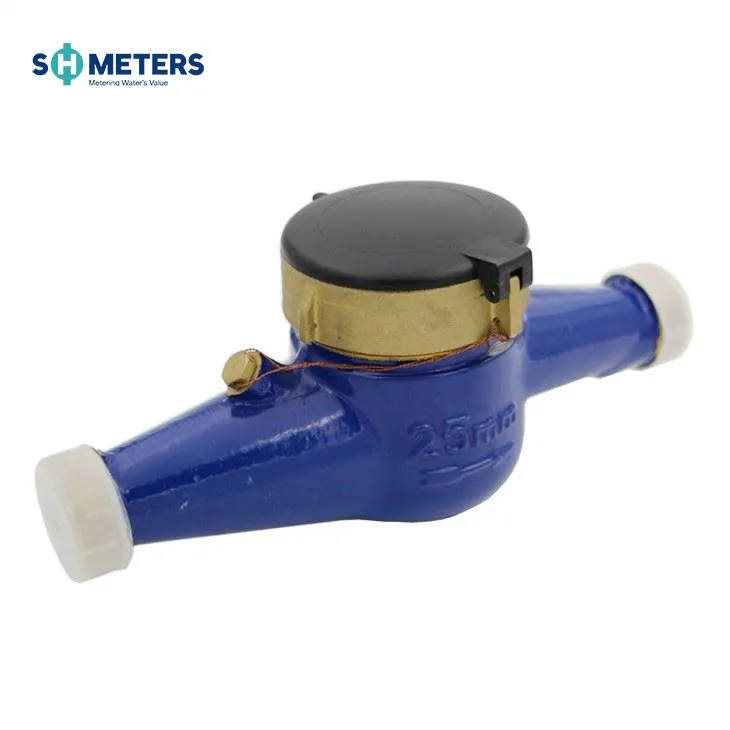

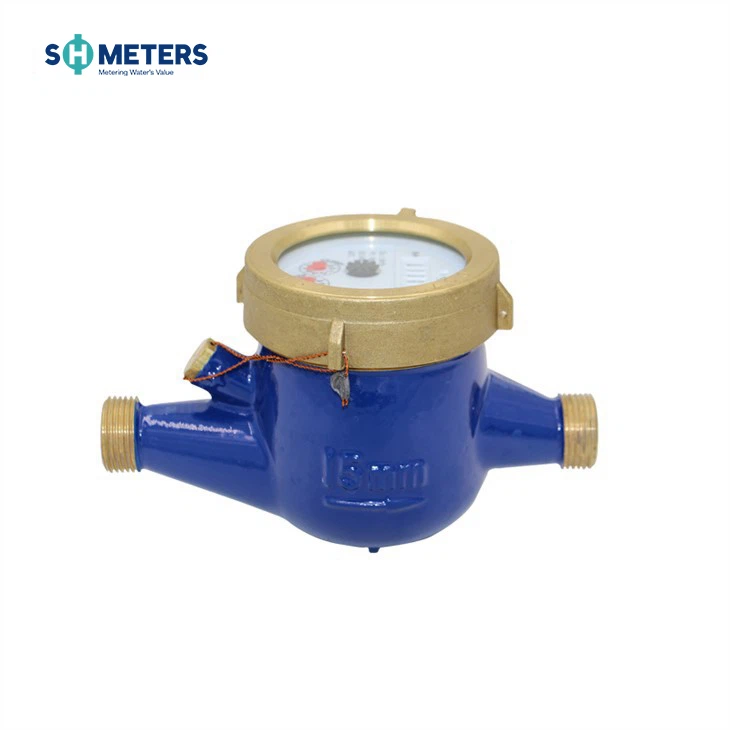

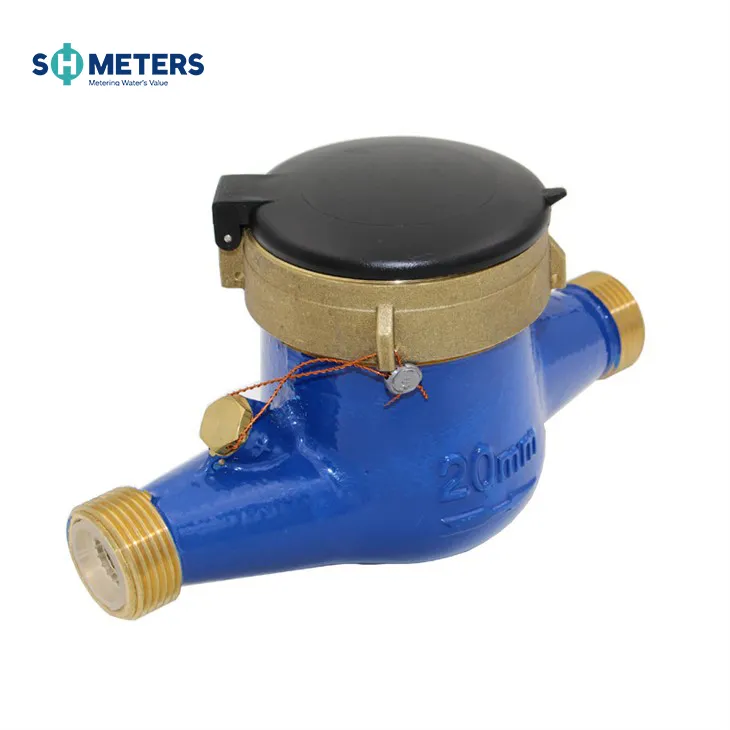

DN15 R160 Compteur d'eau en laiton de type liquide à jet multiple scellé

APPLICATION
Mesure du volume d'eau potable froide passant par la canalisation

FONCTIONNALITÉS
Classe C. Adoptant un dispositif de comptage de combinaison de pointeur et de mot-roue, avec une structure avancée, belle et élégante,
le compteur est scellé par un liquide de type spécial, la lecture est claire pendant longtemps,
Copie de compteur pratique et longue durée de vie.
Télécommande préréglée, 100L par sortie d'impulsion.

CONDITION DE TRAVAIL
Température de l'eau : inférieure ou égale à 50 °C pour le compteur d'eau froide
Inférieur ou égal à 90 °C pour le compteur d'eau chaude
Pression d'eau : inférieure ou égale à 1 MPa ou 1,6 MPa en option
(10bar ou 16bar en option)

ERREUR MAXIMALE ADMISSIBLE
Dans la zone inférieure de Qmin inclus jusqu'à Qt exclu est de ±5 % _ Dans la zone supérieure de Qt inclus jusqu'à Qs inclus, il y a : compteur d'eau froide ±2 %, compteur d'eau chaude ±3 %.
REMARQUE
Les données techniques sont conformes à la norme internationale ISO4064

ACCESSOIRES

Chaque compteur d'eau a un jeu de raccords en option : tube 2 pièces, écrou 2 pièces et joint 2 pièces.

Dimension globale et poids

DN(mm)	15	20	25	32	40	50	50
Taille (pouces)	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2"
Longueur(L)	165/190	190	260	260	300	300	280
Largeur(W)	98	98	103.5	103.5	125	125	160
Hauteur(H)	116	117	124	124	162	162	187.5
Filetage de connexion D	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	Extrémité de bride
Poids (kg)	1.65	1.79	1.85	2.68	5.25	7.25

données techniques

DN(mm)		15	20	25	32	40	50
Taille (pouces)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=80	Q2(l/h)	50	80	126	200	320	400
	Q1(l/h)	31.25	50	78.75	125	200	250
R=100	Q2(l/h)	40	64	100.8	160	256	400
	Q1(l/h)	25	40	63	100	160	250
R=125	Q2(l/h)	32	51.2	80.64	128	204.8	200
	Q1(l/h)	20	32	50.5	80	128
R=160	Q2(l/h)	22.5	40	63	100	160	400
	Q1(l/h)	15.62	25	39.37	62.5	100	250
Max.Lecture(m³)		99,999	99,999	99,999	99,999	99,999	99,999
Min. Lecture (Litre)		0.05	0.05	0.05	0.05	0.05	0.05
Max.Pression(Bar)		16	16	16	16	16	16
Perte de pression		63
Max. Température		T=50/90
Option de sortie d'impulsion		Vmax=24V
		Imax=100mA
		Pmax=2W

Option de sortie d'impulsion

garantie

Tous les compteurs seront garantis contre les défauts de fabrication et de matériaux pendant une période d'un (1) an à compter de la date d'acceptation. Les compteurs ou pièces défectueux découverts dans ce délai seront remplacés sans frais lors du retour au SHMETERS
