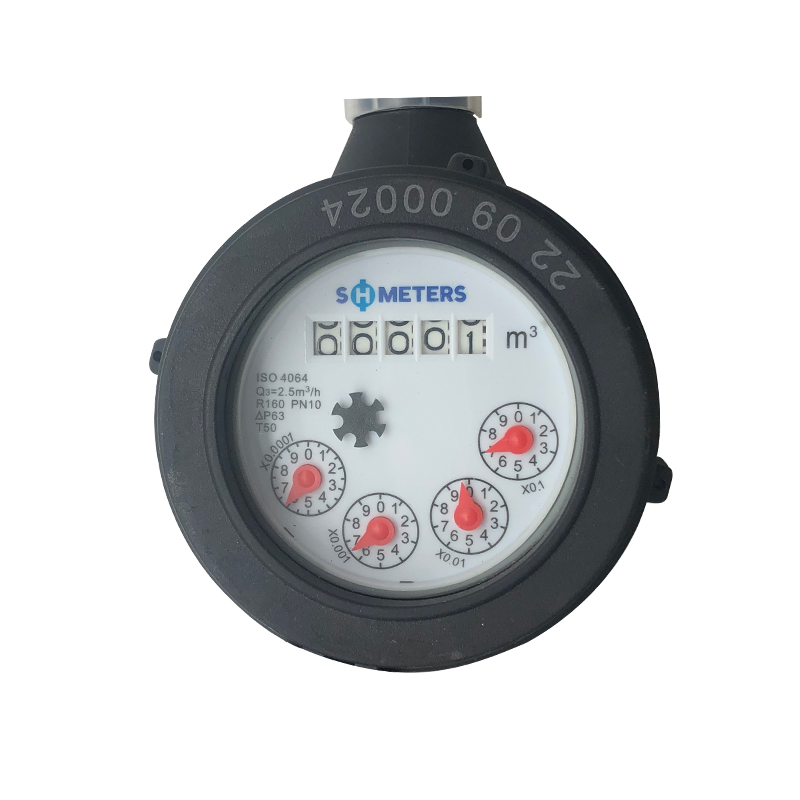

TYPE MULTI-JETS
Compteurs d'eau corporels en plastique à cadran sec
Application
Mesure du volume d'eau froide (chaude) passant par le pipeline. Le compteur d'eau est utilisé pour la maison, le commerce, la municipalité, le pipeline
Caractéristiques
·Entraînement magnétique, résistance de transmission inférieure.
·Bouclier magnétique, pour la protection contre les champs magnétiques externes.
·Le registre sec scellé assure une lecture claire de longue durée.
·Dispositif de régulation externe.
Accessoires : 2 accouplements, 2 écrous d'accouplement et 2 rondelles.
·Avec une grande précision
·Pour une utilisation horizontale
·Les accessoires incluent un tamis, un piston rotatif, un widget de connexion, un raccord de connecteur
Caractéristiques optionnelles
·Type de registre scellé : type sec ; Type semi-sec ; Type super sec.
·Précision : R=80 ; 100 ; 125 ; 160;classe b;classe c.
·Taille : 15~50mm.
·Eau froide.
·Clapet anti-retour.
·Option de commutateur Reed.
·Plusieurs longueurs et raccords disponibles sur demande.
·Type de filetage : BSP / NPT.
·Matériaux : plastique
·Pression de travail en plastique : PN10(10bar)
· Fournir une sortie d'impulsion/rs485 modbus/télécommande filaire/séparateur d'impulsions/affichage de lecture d'impulsions
Erreur maximale tolérée
·Dans la zone inférieure de qmin inclus jusqu'à mais excluant qt est de ±5 pour cent.
·Dans la zone supérieure de qt inclus jusqu'à et y compris qs est de ±2 % ; ±3 % pour le compteur d'eau chaude.
Conformité aux normes
Les données techniques sont conformes à la norme internationale ISO 4064.
Les conditions de travail
·Température de l'eau : 0.1 degré ~ 50 degrés pour le compteur d'eau froide.
·Pression d'eau : inférieure ou égale à 1,6 Mpa (16 bar).
Dimension globale et poids
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Taille (pouce) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Longueur(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Largeur(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Hauteur(H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Filetage de connexion D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Extrémité de bride |
| Poids (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
données techniques
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Taille (pouce) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Lecture(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. Lecture (Litre) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pression(Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perte de pression | 63 | ||||||
| Max. Température | T=50/90 | ||||||
| Option de sortie d'impulsion | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Option de sortie d'impulsion
garantie
Tous les compteurs seront garantis contre les défauts de fabrication et de matériaux pendant une période d'un (1) an à compter de la date d'acceptation. Les compteurs ou pièces défectueux découverts pendant cette période doivent être remplacés sans frais lors du retour au SHMeters
